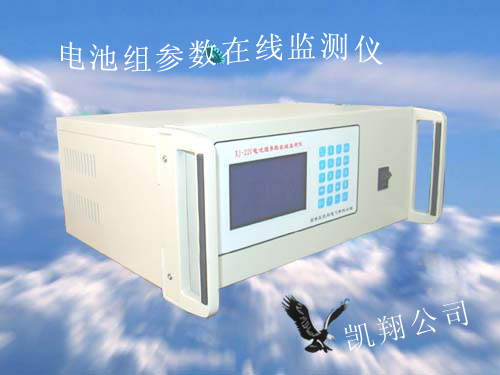

电池组参数在线监测仪
(单体检测+在线监测)
XJ系列电池组参数在线监测仪是对电池组进行实时在线巡回检测，安全、轻松维护蓄电池，降低维护人员的测试劳动强度，提高工作效率和测试的安全性。可对每节单体电池或整组电池电压、电流、电池温度进行自动检测，快速准确采集数据，并根据设定参数进行报警。其检测的参数值，可实时显示，进行后台数据处理，打印曲线和报表。通过单体电池电压监测功能和电池内阻测算功可找出短路、断路电池,由电池剩余容量分析，可准确迅速找出落后失效电池。电池组参数在线监测仪可及时发现劣电池，掌握电池组的运行状态，保证系统正常可靠、无故障运行。
主要特点
主要功能
自动巡检功能：可对电池组的单体电池自动巡检，实时监测。
参数设置：可设置检测时间间隔、报警温度值及单体和整组电池的保护电压。
液晶屏显示：（1）实时检测记录并依次显示充电、放电或其它工作时各单体电池电压、电池组电压、电流、电池温度等参数；（2）可显示当前电池组单体电压中最高电压的前4节和最低电压的前4节。
报警功能：单体或整组电池达到保护电压时或某节电池温度超过设定值时，声音报警提示，并自动记录。
实时通讯：通过RS232接口可与PC机或笔记本电脑进行实时通讯，实现计算机在线监测电池运行状态（或选RS485接口）。
数据处理功能：配套数据处理软件对数据信息进行后台处理，可以生成各种图表、检索故障记录。
与智能蓄电池活化仪配合使用可对蓄电池进行全方位维护。电池组参数在线监测仪可实时在线检测出落后、失效电池，由智能蓄电池活化仪对其进行充电、放电、活化等。
与电源综合监控系统配套使用，完成数据采集，可实现远程监控。
数据处理软件
配套数据处理软件可实时记录电池组的单体电池电压、总电压、总电流数据，并生成变化曲线；如出现异常及时报警，并可查询报警记录；分析实时监测中获得的数据，打印电池参数变化曲线和报表。对电池测量结果进行综合分析，准确判断，电池组的性能一目了然。
技术参数
|
型号 |
XJ-400 |
XJ-220 |
XJ-48 |
|
检测单体电池电压 |
2V或6V或12V |
|
单体电压测试精度 |
2V：±0.5% ；6V：±0.2%；12V：±0.3%
分辨率：2V/6V：0.001V；12V：0.01V |
|
电流测试精度 |
±1% 分辨率 0.1A |
|
温度测试精度 |
±1% 分辨率1℃（1-4个温度点） |
|
机内存贮容量 |
30S~60S可设 |
|
尺寸（mm） |
435×295×130 |
|
重量（kg） |
6 |
6 |
5 |
|
工作电源 |
交流220V |
|
检测电池节数 |
200节/2V或33节/12V |
110节/2V或18节/12V |
24节/2V或4节/12V |
规格范围：
单体电压 2V/6V/12V, 12节--210节。可根据客户需求同时监测多组电池，电池内阻测算功能和剩余容量分析功能为选配功能。
典型应用:
电力、通信、铁路、军队、航天、油田、金融等各行业及使用和生产UPS电源、直流电源和蓄电池组的用户和厂家。 |
